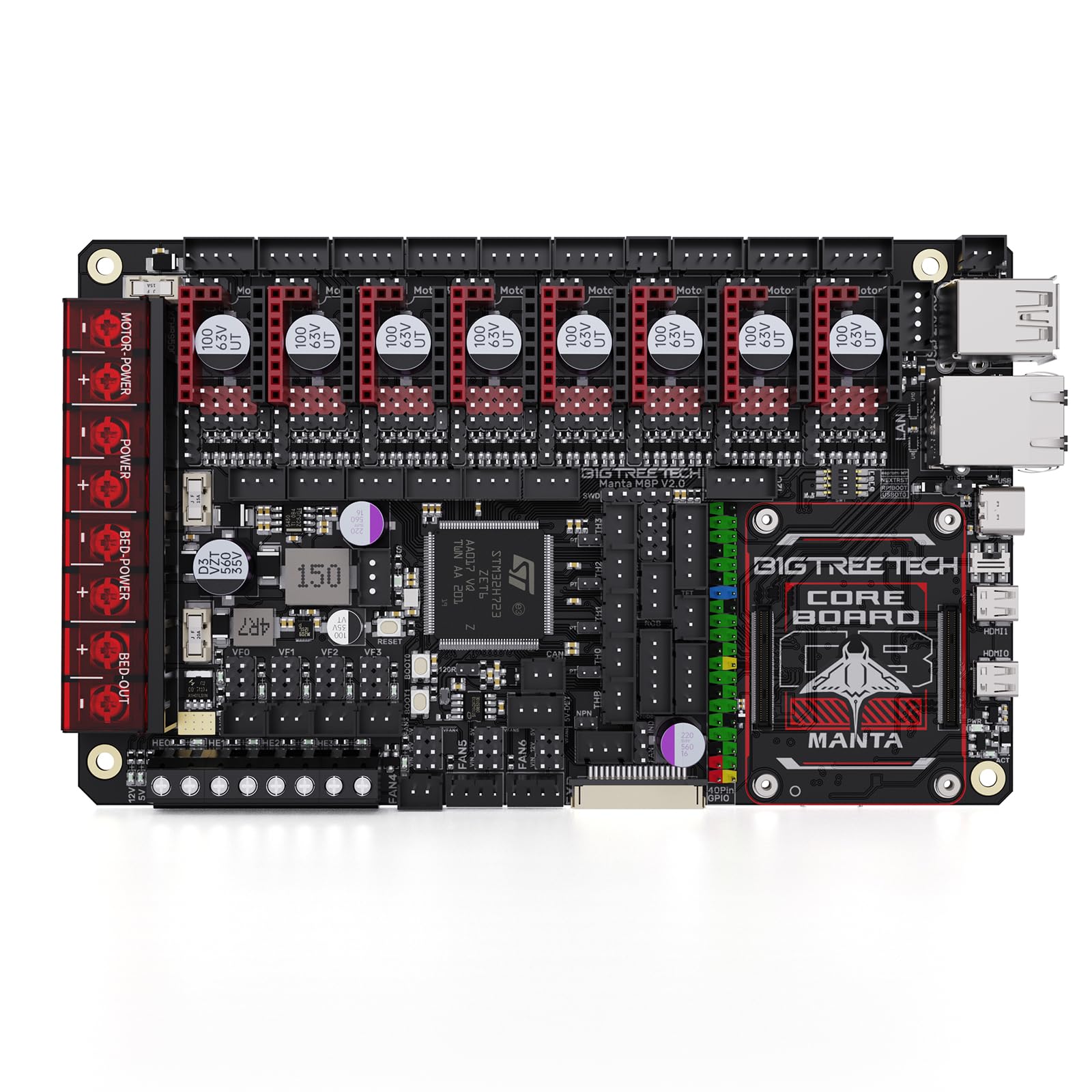

Bigtreetech Manta M8P V2.0 - Scheda Madre 3D Printer

Caratteristiche principali

• BIGTREETECH Manta M8P V2.0 Control Board utilizza il chip di controllo principale STM32H723ZET6 serie ARM Cortex-M7 a 32 bit con una frequenza del nucleo di 550 MHz. MOSFET ad alta efficienza per minore generazione di calore;
• Il chip di alimentazione della scheda di controllo principale integrata del Manta M8P utilizza il TPS5450-5A, che supporta un ingresso di alimentazione DC12/24V; la corrente di uscita di questo chip è fino a 5A, e il picco può raggiungere 6A, che supporta perfettamente l'alimentazione del Raspberry Pi.

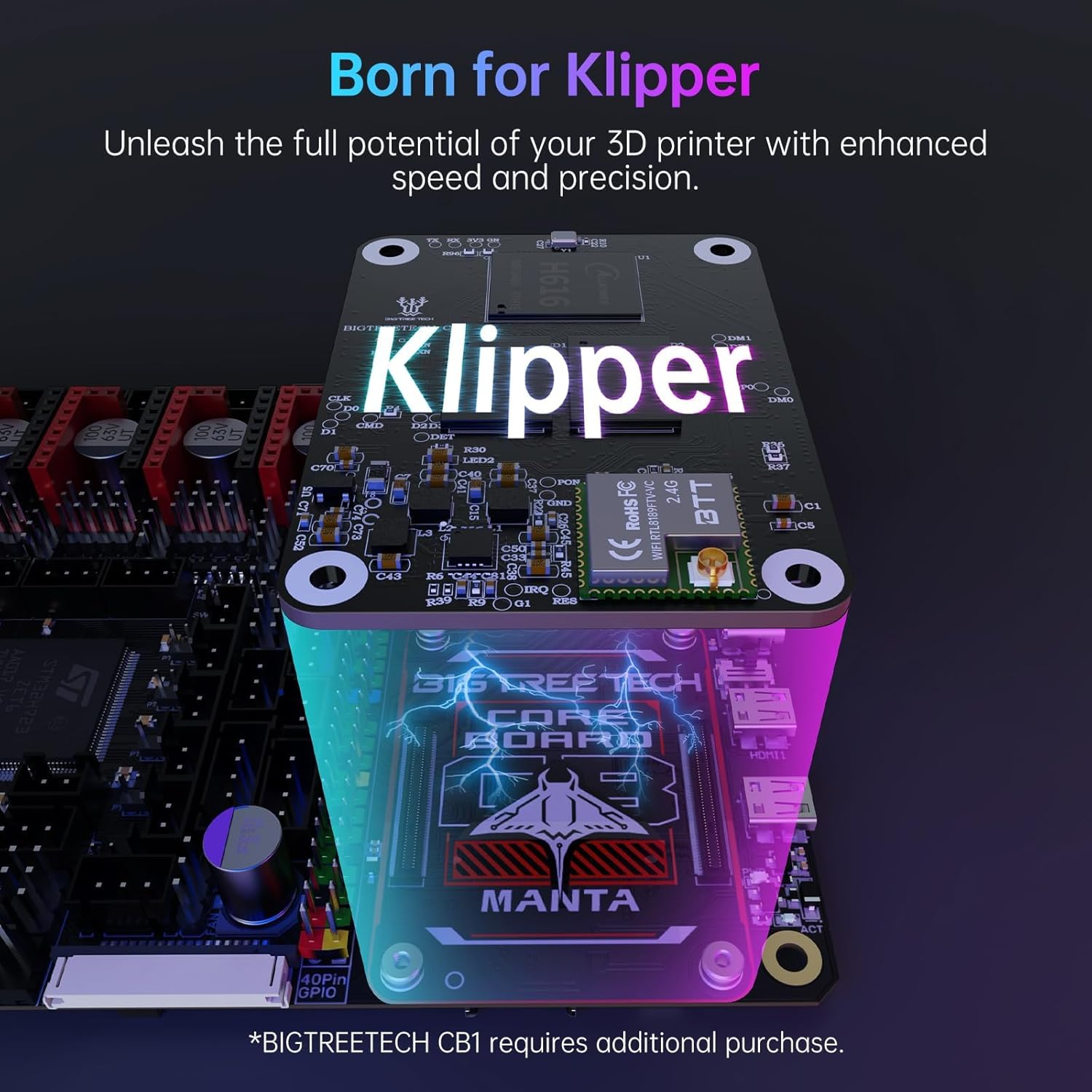

• La scheda di controllo e la scheda madre utilizzano il metodo di connessione BTB, in modo che anche soluzioni della scheda madre diverse da CM4 possano essere scelte, come ad esempio: B. BIGTREETECH CB1. La scheda madre riserva l'interfaccia di espansione SPI per l'utilizzo del firmware Klipper per collegare un accelerometro esterno per la compensazione dell'accelerazione.
• Il termistore può selezionare il valore di resistenza pull-up tramite il jumper, supportando il PT1000 senza moduli esterni, il che è conveniente per il fai-da-te; la scheda di controllo è dotata di un'interfaccia per ventilatore a tre vie e quattro fili, che può essere utilizzata per collegare un dispositivo di raffreddamento ad acqua.'
• La firmware MCU può essere aggiornata tramite una scheda SD o tramite DFU con il comando Klipper "Make Flash". La scheda madre è dotata di interfaccia per interruttori di prossimità e supporta la selezione di tipi NPN e PNP (24 V, 12 V, 5 V), opzionale con selezione di tensione VFAN6.
