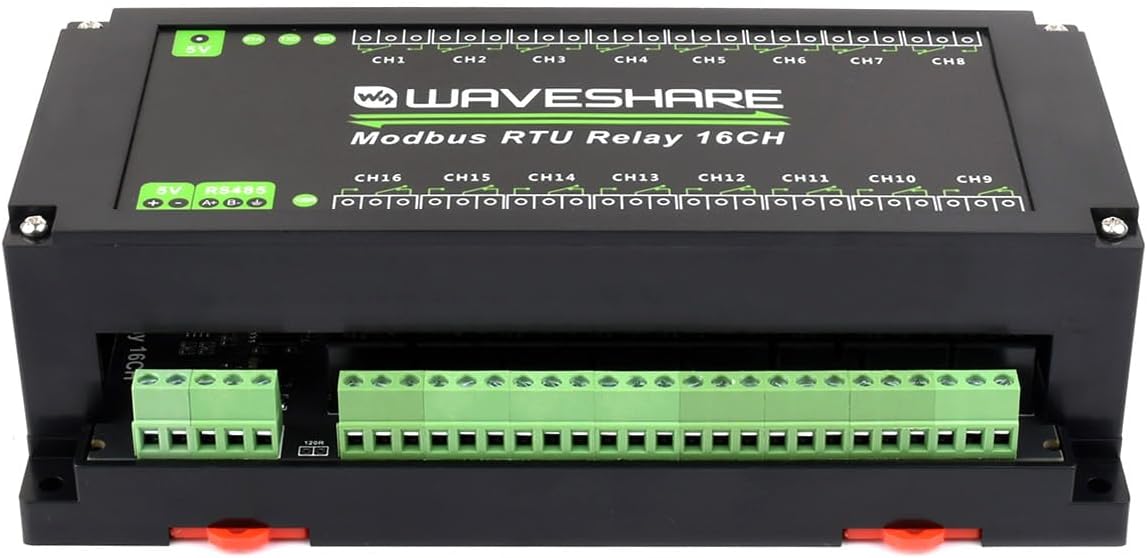

Waveshare Modbus RTU - Modulo Relay 16 Canali RS485

Caratteristiche principali

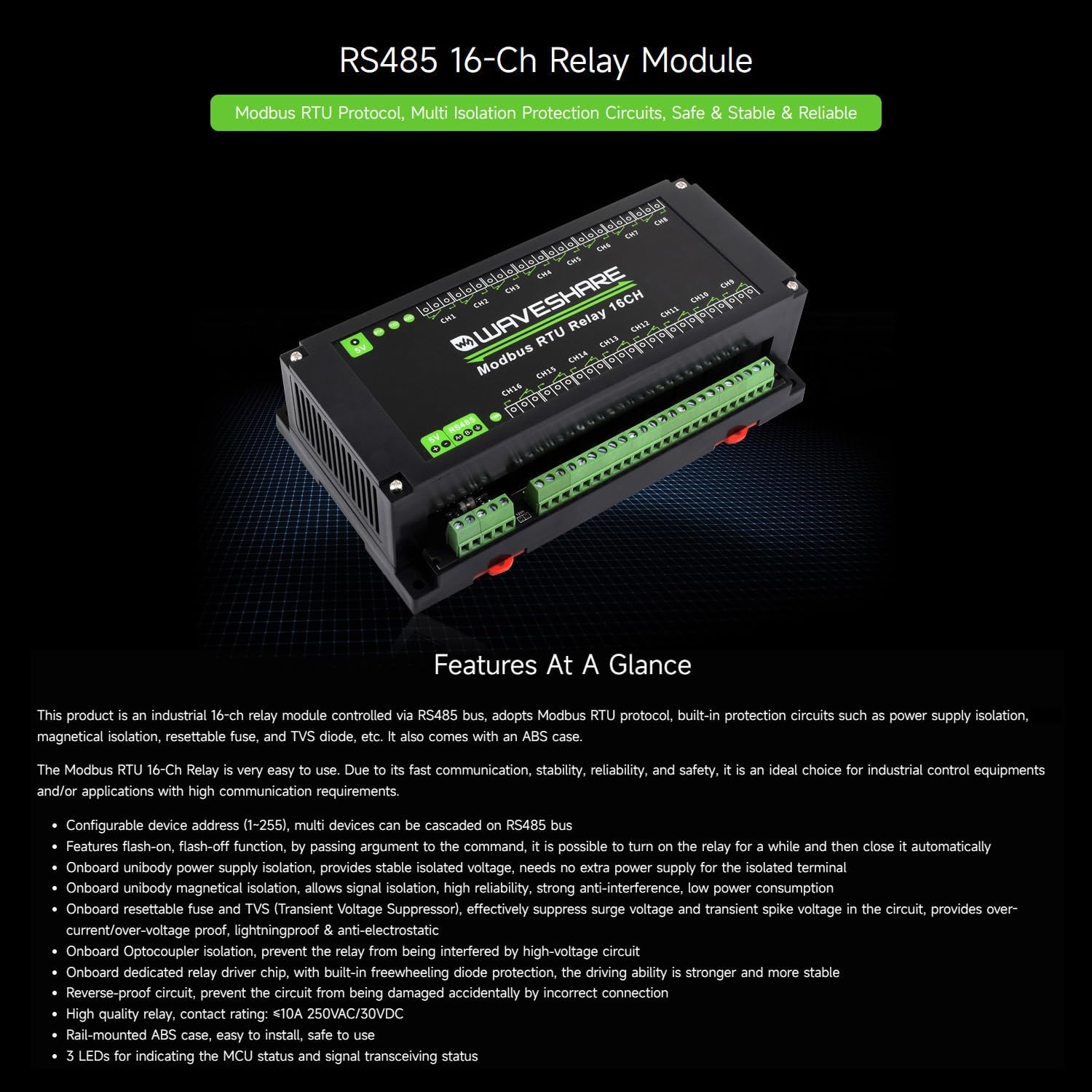

• Questo modulo relè industriale a 16 canali è controllato tramite bus RS485, utilizzando il protocollo Modbus RTU, e integra circuiti di protezione come isolamento dell'alimentazione, isolamento magnetico ADI, fusibile ripristinabile e diodo TVS, il tutto racchiuso in un case in ABS.
• Il relè Modbus RTU a 16 canali è estremamente facile da usare, offrendo comunicazione rapida, stabilità, affidabilità e sicurezza, rendendolo ideale per apparecchiature di controllo industriale e applicazioni che richiedono elevate capacità di comunicazione. Il case in ABS con montaggio su guida facilita l'installazione e garantisce un utilizzo sicuro.

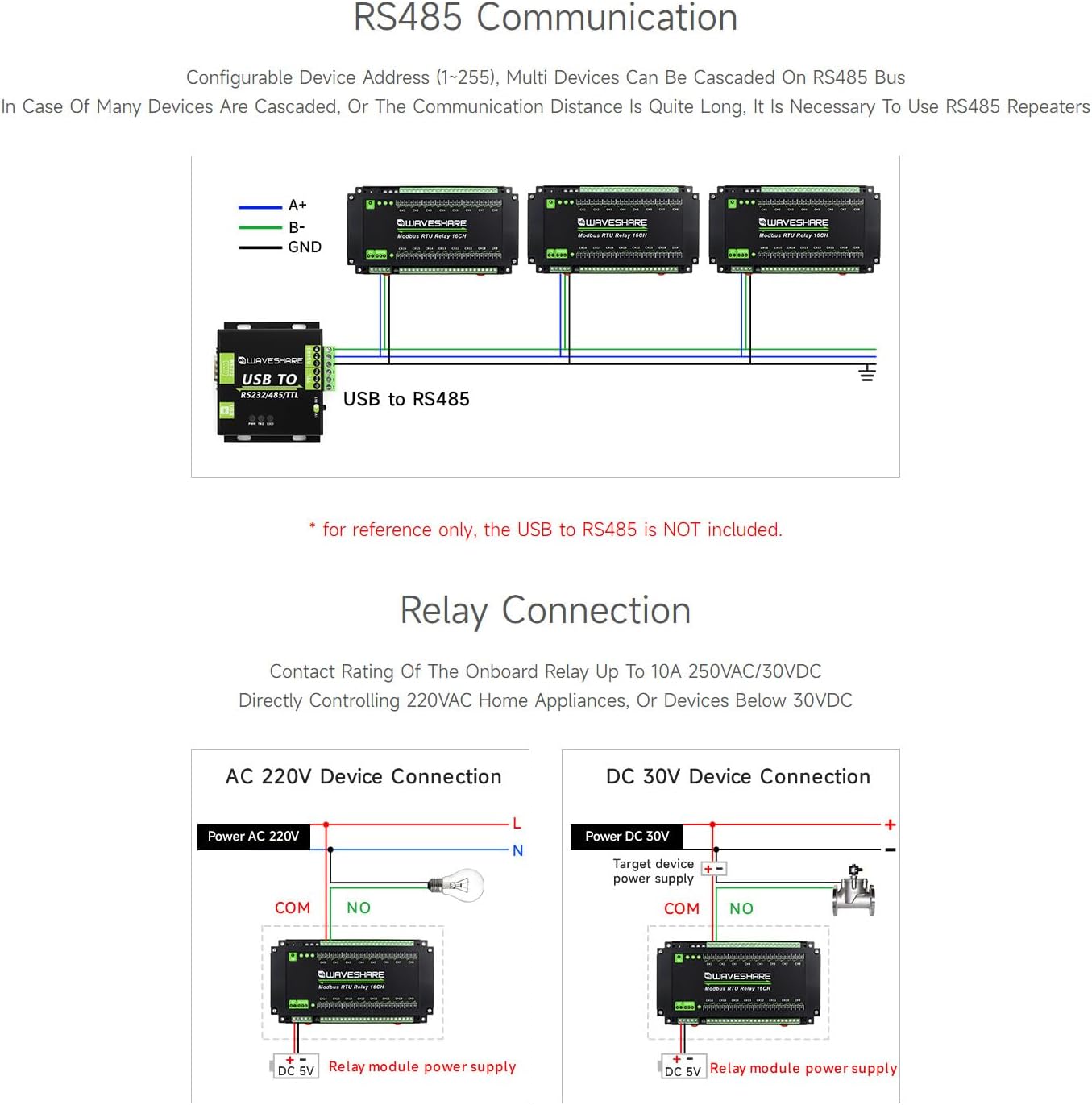

• L'indirizzo del dispositivo è configurabile (da 1 a 255), consentendo il collegamento in cascata di più dispositivi sul bus RS485. Utilizza relè di alta qualità con capacità di contatto di ≤10A 250VAC/30VDC. Include una funzione flash-on/flash-off che permette di attivare il relè per un periodo predefinito e poi disattivarlo automaticamente tramite un comando.
• Integra un isolamento dell'alimentazione unibody che fornisce una tensione isolata stabile senza necessità di alimentazione aggiuntiva per il terminale isolato. L'isolamento magnetico ADI unibody garantisce isolamento del segnale, alta affidabilità, forte anti-interferenza e basso consumo energetico. Dispone di fusibile ripristinabile e TVS (Transient Voltage Suppressor) per sopprimere efficacemente sovratensioni e picchi transitori, offrendo protezione da sovracorrente, sovratensione, fulmini e scariche elettrostatiche.
• L'isolamento optoaccoppiatore integrato previene interferenze ad alta tensione sul relè. Il chip driver relè dedicato include una protezione con diodo di ricircolo, migliorando la capacità di pilotaggio e la stabilità. Un circuito anti-inversione protegge da danni accidentali dovuti a connessioni errate. Tre LED indicano lo stato della MCU e la trasmissione/ricezione del segnale.
